[용어정리]계층적 디자인과 스파인리브 디자인(network) 본문

2022이전/네트워크

[용어정리]계층적 디자인과 스파인리브 디자인(network)

바로퇴장 2020. 6. 3. 12:23

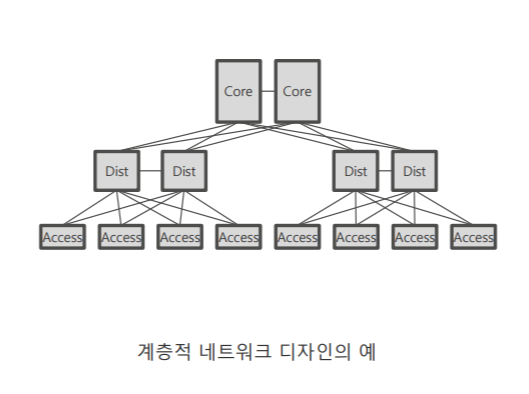

계층적 디자인

  • 전통적인 네트워크 디자인인 캠퍼스 네트워크와 같이 단말의 트래픽이 외부영역으로 이동하기 위해 코어 영역으로 집중(North-South 트래픽)되는 환경에서 효율적
  • 각 지역간 링크를 최소화하고 두대의 장비가 각 Layer에 이중화로 구성되어 Fail-Over 수행
  • 성능 개선을 위해서는 트래픽이 집중되는 코어와 분산 스위치의 업그레이드 필요(Scale-Up)

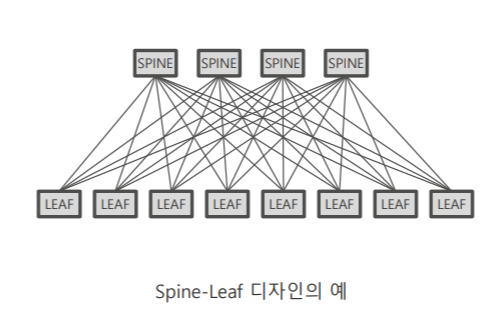

SPINE/LEAF 디자인

  • Spine-Leaf 구조는 데이터센터의 트래픽이 수직적(North-South)에서 수평적(East-West)으로 변화되는 것을 효과적으로 대응하기 위해 적용
  • 성능 개선을 위해서는 트래픽 분산을 위해 SPINE 스위치를 추가연결하는 구조(Scale-Out)
  • SPINE-LEAF 구조는 CLos네트워크와 동일한 구조
  • 작은 포트수의 고정형 스위치로 non-blocking 기반의 대규모 네트워크 패브릭 구축가능

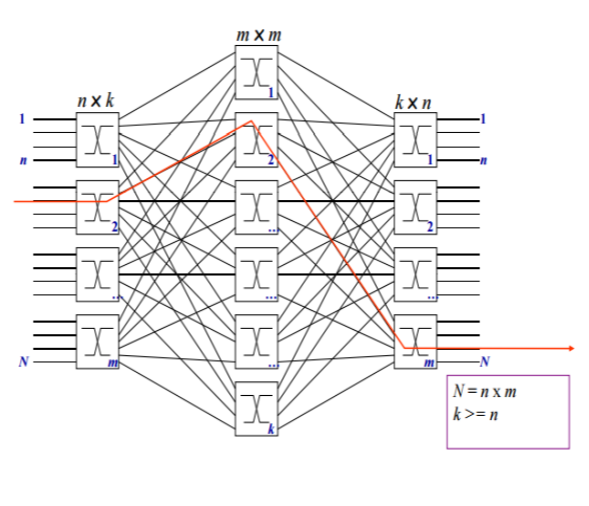

CLOS NETWORK

  • 다 단계의 스위치 연결을 통해 최소한의 Cross point를 사용하여 전화회선을 Block
