[GNS3]간단한 vlan 네트워크 구축하기_실습

바로퇴장 2020. 5. 22. 12:32
반응형

GNS3 프로그램을 이용하여 실습을 진행하였다.

1. 스위치 2개 만들기(SW1, SW2)

2. PC 5대 만들기(PC1, PC2, PC3, PC4, PC5)

3. vlan10 과 vlan20을 만들기

SW1#vlan dat
SW1(vlan)#vlan 10 name ENG
SW1(vlan)#vlan 20 name SALES
SW1(vlan)#exit
SW1#show vlan-sw br

4. 각각의 컴퓨터에 IP할당하기

PC1 ip 10.10.10.1/24
PC2 ip 10.10.10.2/24
PC3 ip 20.20.20.1/24
PC4 ip 20.20.20.2/24
PC5 ip 10.10.10.3/24
PC6 ip 20.20.20.3/24

5. 만들어둔 vlan을 각 컴퓨터에게 연결하기

SW1#config t
SW1(config)#
SW1(config)#int fa1/1
SW1(config)#switchport access vlan 10
SW1(config)#int fa1/1
SW1(config-if)#switchport access vlan 10
SW1(config-if)#exit
SW1(config)#int fa1/2
SW1(config-if)#switchport access vlan 10
SW1(config-if)#exit
SW1(config)#int fa1/3
SW1(config-if)#switchport access vlan 20
SW1(config-if)#exit
SW1(config)#int fa1/4
SW1(config-if)#switchport access vlan 20
SW1(config-if)#exit
...
SW2 동일

6. 두 스위치 사이의 trunk모드를 만들어준다.

SW1# config t
SW1(config)# int fa1/10
SW1(config-if)# sw mode trunk
SW2# config t
SW2(config)# int fa1/10
SW2(config-if)# sw mode trunk

7. 확인해보기

SW1(config)#do show vlan-sw br				//연결된 vlan확인
SW2(config)#do show vlan-sw br
SW1(config)#do show trunk					//설정된 trunk확인
SW2(config)#do show trunk





스위치 포트의 역할

  • access port

    • 한개의 물리 포트에서는 한개의 vlan 만 처리한다.

  • trunk port

    • 한 개의 물리 포트에서 (기본적으로)모든 vlan을 처리한다.





만약 실습 과정에서 에러가 뜬다면, 연결된 선을 삭제하고 다시 연결해준다음, sh 명령어를 통하여 해당 인터페이스를 종료했다가 no sh 명령어를 통해 다시 실행시켜준다.





실습 2

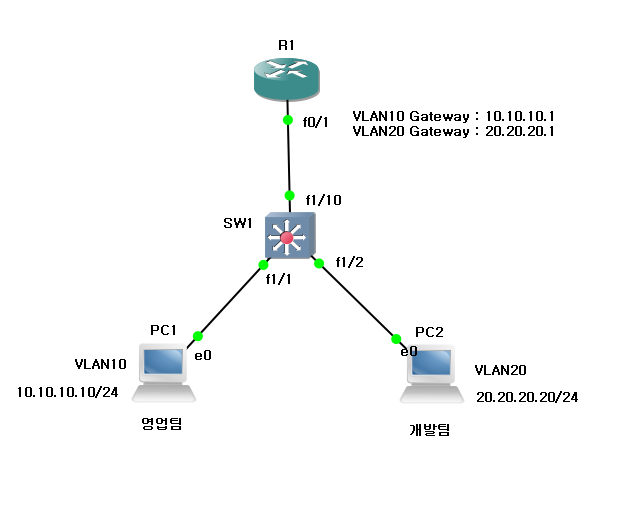

라우터 + 스위치 + pc 2대

1. 위 방법을 참고해서 그림과 같은 구성을 한다.

2. R1와 SW1 사이의 dot1Q(태그)를 규칙을 설정해준다.

R1(config)# int fa0/1.10
R1(config-subif)# encapsulation dot1q 10
R1(config-subif)# ip add 10.10.10.1 255.255.255.0

R2(config)# int fa0/1.20
R2(config-subif)# encapsulation dot1q 20
R2(config-subif)# ip add 20.20.20.1 255.255.255.0

3. pc의 ip 설정시 게이트웨이도 같이 설정해준다.

PC1 ip 10.10.10.10/24 10.10.10.1
PC2 ip 20.20.20.20/24 20.20.20.1

4. ping을 확인해 본다.

PC1 ping 20.20.20.20



위 과정을 자세한 TCP/IP 통신과 함께 확인하고 싶다면 아래의 블로그을 참고하면 좋을 듯하다.

https://net-study.club/entry/VLANVirtual-LAN-1-VLAN-%EA%B0%9C%EC%9A%94?category=783080



VLAN(Virtual LAN) (1) - VLAN 개요

VLAN (Virtual LAN) VLAN이란, Virtual LAN의 줄임말로써 논리적으로 분할된 스위치를 말한다. VLAN을 사용함으로써 스위치에 접속된 장비들의 성능 향상, 보안 강화의 목표를 달성할 수 있는데, VLAN이 나뉘

net-study.club

https://net-study.club/entry/VLANVirtual-LAN-2-Inter-VLAN-Routing?category=783080



VLAN(Virtual LAN) (2) - Inter-VLAN Routing

본 게시글은 'PC모드'에서 보시면 화면이 잘리지 않고 정상적으로 보실 수 있습니다. VLAN (Virtual LAN)간의 Routing, Inter-VLAN 앞서 VLAN에서 정리했듯이 VLAN을 설정함으로써 브로드캐스트 영역 안의 속��

net-study.club

https://net-study.club/entry/VLANVirtual-LAN-3-Trunking-8021Q-ISL-VTP?category=783080



VLAN(Virtual LAN) (3) - Trunking (802.1Q, ISL), DTP, VTP

Trunk Port와 Access Port Trunk Port는 여러 개의 VLAN에 소속된 포트이다. 앞에서의 Topology에서는 VLAN 10과 20에 소속되어있는 Router들은 맨 위의 라우터의 f0/0포트에 연결되어있는 Trunk 포트를 사용하였..

net-study.club
