디스크의 이해

바로퇴장 2020. 5. 20. 11:29

디스크의 이해

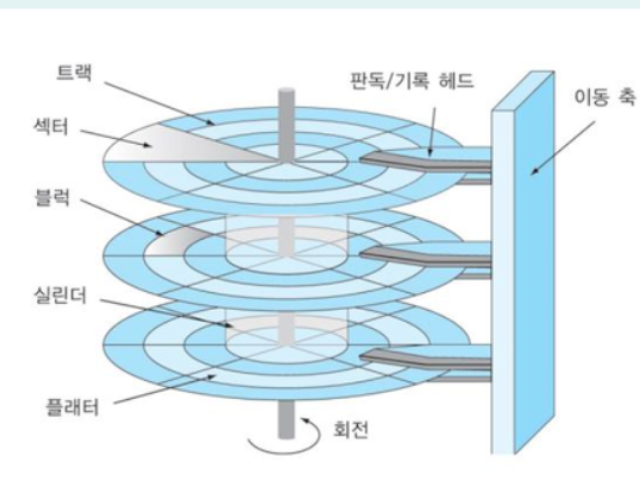

저장장치에 관한 내용이다. 디스크는 컴퓨터의 구성요소 중 보조기억장치로 구분된다. 다음 그림과 같이 얇고 평평한 금속 원판 여러개의 구성되어 있으며, 이진 형식으로 정보를 기록한다.

  • 플래터 : 금속 또는 플라스틱 재질로 된 둥근판으로 자기장을 이용해 각 표면에 데이터를 기록한다.

  • 트랙 : 플래터의 한 표면을 여러 개의 크기가 다른 동심원으로 나누었을 때 각각의 동심원을 트랙이라 한다.

  • 섹터 : 플래터의 표면을 부채꼴 모양으로 구분하면 하나의 트랙당 여러 개의 구역을 만들어지는 섹터라고 한다. 한개의 섹터에는 일반적으로 512바이트가 저장된다.

  • 실린더 : 특정 트랙을 세로로 보면 같은 번호의 트랙이 여러 개 보인다. 이와 같이 플래터에 대해 동일한 위치에 있는 트랙의 집합을 실린더라고 한다.

  • 기록/판독 헤드 : 팔 모양으로 된 장치로 , 디스크의 내용을 읽거나 쓸 때 사용한다.

  • 이동축 : 하드디스크는 한 방향으로 회전하면서 기록/판독 헤드가 원하는 위치에 갔을 때 데이터를 읽거나 쓴다. 이동축은 하드디스크를 한 방향으로 회전시키는 역할을 한다.

디스크 타입

  • IDE : IDE => E-IDE => Ultra DMA 순으로 발전
  • SCSI : 서버나 워크스테이션 환경에서 안정적으로 데이터를 전송하기 위한 목적(확장성 용이), 비싸다
  • SATA : 개인용 컴퓨터 주로 사용, SCSI 방식이 비해 저렴하다.

디스크 볼륨 설정하기

윈도우 서버에서 디스크 볼륨(파티션)을 구성하는 방식에는 MBR 과 GPT 방식이 있다.

  • MBR

    • 하나의 디스크에 대해 최대 4개의 부팅 가능한 주 파티션을 지원한다.
    • C 뿐만 아니라 D, E드라이브로도 부팅이 가능하다. 즉, 멀티 부팅 용도로 사용이 가능하다.
  • GPT

    • MBR 방식의 한계를 극복하고 더 큰 용량의 디스크를 지원한다.

단순 볼륨 : 물리디스크 하나에서 나눠서 사용할 수 있다.

스팸 볼륨 : 물리적으로 떨어져있는 디스크에 대해서 연결해서 사용할 수 있다.

기본디스크와 동적 디스크

  • 기본디스크

    • 파티션으로 구분한다.
    • 여러 개의 물리 디스크를 하나의 논리 디스크로 구성할 수 없다.
    • 디스크 오류 발생 시 복구를 지원하지 않는다.
  • 동적 디스크

    • 파티션 대신 불륨으로 구분한다.
    • 여러 개의 물리 디스크를 하나의 논리 디스크로 구성 가능하다
    • 볼륨 수에 제한이 없다.
    • 디스크에 오류 발생 시 복구를 지원하는 디스크 구조를 만들 수 있다.(RAID-1, RAID-5)
    • (RAID 개념 : https://gmldbd94.tistory.com/95)
    RAID

책에서 실습내용은 Part 3 Chapter 9를 참고 한다.

참고 : 윈도우 서버 2012 R2(한빛아카데미)
