[GNS3]게이트웨이 이중화(HSRP)_실습

바로퇴장 2020. 5. 28. 16:51

이중화 프로토콜(FHRP ,First Hop Redundancy Protocol)란?

PC나 서버처럼 라우팅 기능이 없는 장비들은 게이트웨이를 통하여 자신과 다른 네트워크에 연결된 장비들과 통신합니다. 이때 게이트웨이 역할을 하는 라우터나 레이어 3 스위치를 복수 개로 구성하고, 하나가 다운되면 다른 하나가 그 역할을 계속 수행하게 하는 프로토콜을 게이트웨이 이중화 프로토콜(FHRP, First Hop Redundancy Protocol) 이라고 합니다. 여기에 해당하는 프로토콜로 HSRP, VRRP, GLBP 등이 있습니다.

시작하기 전에...

  • OSPF(Open Shortest Path First) :
    • OSPF는 인터넷 프로토콜인 IP 네트워킹에서 사용하기 위한 계층구조 동적 라우팅 프로토콜이다.
    • SPf(Shortest Path First) 알고리즘을 사용하는 링크 상태 프로토콜이다.

자세한 내용은 다음 블로그를 참고하자 : https://m.blog.naver.com/PostView.nhn?blogId=demonicws&logNo=40108544654&proxyReferer=https:%2F%2Fwww.google.com%2F

HSRP(Hot Standby Router Protocol)

HSRP개념 및 동작

  • 시스코전용 게이트웨이 이중화 프로토콜로 하나의 네트워크에 복수 의 게이트웨이 사용시 ,첫번째 게이트웨이에 장애 발생시 예비라우터(L3스위치)가 게이트웨이로서 동작하도록 구성하는 프로토콜
  • 주로 실무에서 VLAN에 구성하는 방식으로 구현한다.
  • 라우터나 L3이상의 스위치에서 구현 가능
  • Hello 메세지를 통해서 우선순위 선정
  • 멀티케스트 주소 ( 224.0.0.2)
  • UDP 1985포트 사용
  • 주게이트웨이, 백업 게이트 웨이 양쪽에 똑같은 가상IP와 논리적 라우터를 배치하여 우선순위를 비교하여 해당하는 라우터를 할당한다.
  • HSRP 우선순위 값은 0~255까지 지정할 수 있으며 Default 값은 100이다.

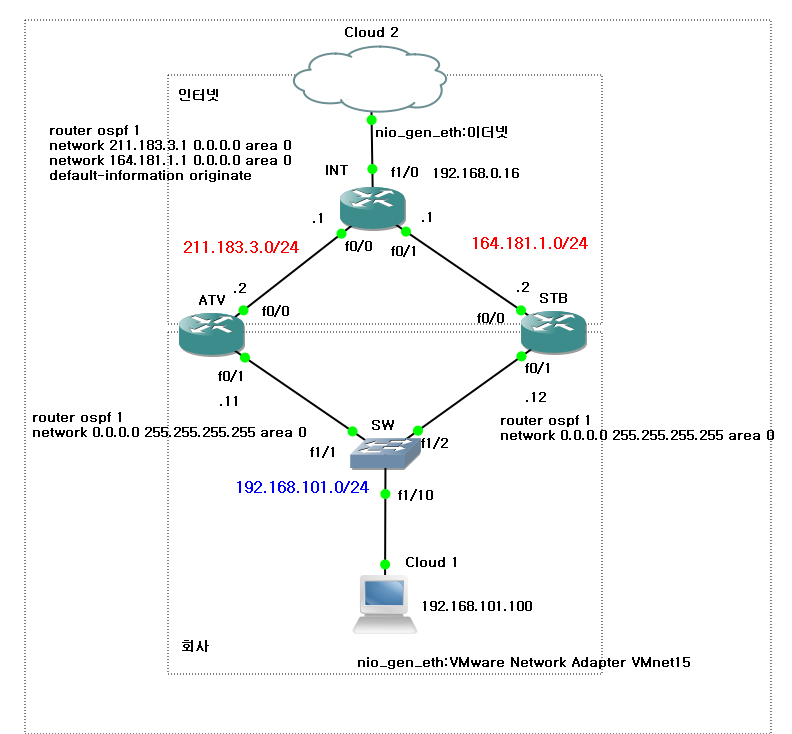

실습내용 : 라우터 ATV STB를 Cloud1 컴퓨터 기준으로 이중화 게이트웨이로 설정하고 동작하는 과정을 확인해보자

  1. OSPF 구성하기
INT(config)#router ospf 1                //라우터에 언어 입력
INT(config-router)#network 211.183.3.1 0.0.0.0 area 0
INT(config-router)#network 164.181.1.1 0.0.0.0 area 0
INT(config-router)#default-information originate

ATV(config)#router ospf 1
ATV(config-router)#network 0.0.0.0 255.255.255.255 area 0

STB(config)#router ospf 1
STB(config-router)#network 0.0.0.0 255.255.255.255 area 0
  1. Virtual Router 만들고 게이트웨이 2번으로 세팅을 한다.
ATV(config)#int fa 0/1
ATV(config-if)#standby 1 ip 192.168.101.2
ATV(config-if)#standby 1 priority 110
ATV(config-if)#standby 1 preempt
ATV(config-if)#standby 1 track fastEthernet 0/0 20

STB(config)#int fa0/1
STB(config-if)#standby 1 ip 192.168.101.2
STB(config-if)#standby 1 preempt
  1. ATV의 intface를 shut down 하고 패킷이 지나는 라우터를 확인해 본다.
